重温三星S500拍照有条纹故障维修

时间:2009-12-18

5.我们发现镜头和闪光板是连一起的,为了方便,我们必须拆下闪光板,取下固定闪光板的螺丝,就可以把闪光板拆下来了。

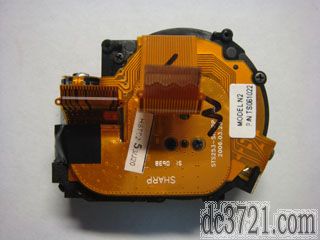

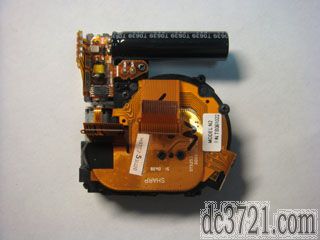

三星S500的镜头和闪光板


三星S500的镜头

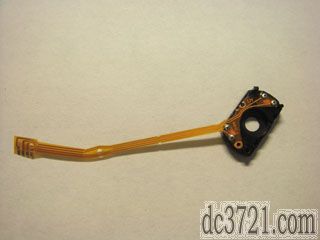

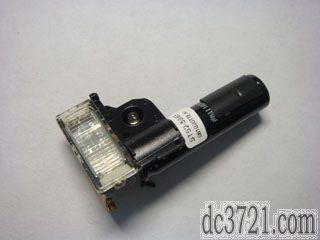

三星S500的闪光板

6.更换三星S500的镜头快门组,必须要接开镜头的后组,而CCD是安装在镜头的后组上,有的人都是先把CCD取下在取下镜头后组,但是只要把CCD下面的螺丝取下,不用动CCD的螺丝,也可以的,这样更省事

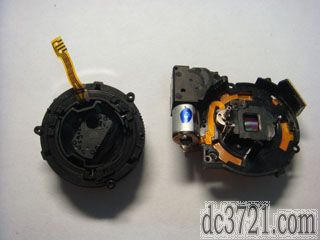

镜头后组和镜筒部分

我们看到那个排线伸出来那就是快门线了,中间部分就是快门,取下固定快门线的螺丝,把镜筒扭到最广角端,便可取下镜头快门组件,如图:

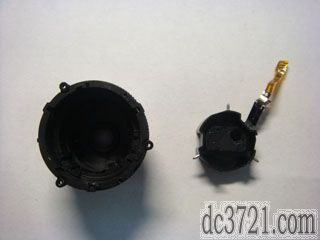

左为镜筒,右为镜头快门组件

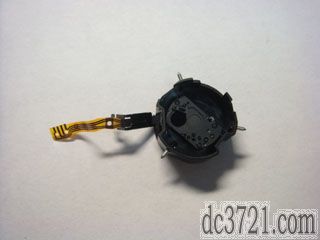

镜头快门组件另一侧边图

7.更换新的镜头快门组即可


图为三星S500的镜头快门组件
