富士S3Pro拍照出现ERR故障维修

时间:2010-01-08

   单反相机最常见的问题就是报错误代码,像佳能最常见的报错是ERR99,尼康单反最常见的报错是ERR,富士单反也不另外,最常见的错误代码也是ERR,像这些出现故障原因都是快门组、光圈驱动组件以及闪光灯电路部分引起的。下面我们看下富士S3拆机图:


图为:富士S3

1.拆下富士S3的前后壳,然后把闪光灯顶板拆下,如图:

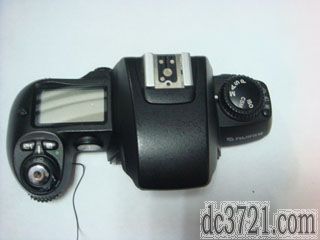

富士S3的闪光灯顶板

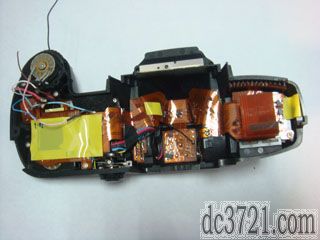

图为富士S3的主体部分

2.拆下富士S3主板和数码板

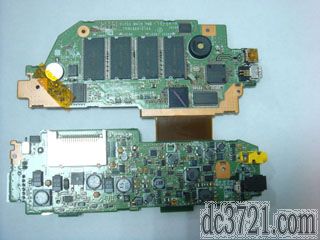

富士S3的主板和数码板

如图我们可以看到,富士S3的主板和数码板是连一块的,不想其他单反相机,是分开的,里面电路部分就是上面部分。我们拆下主板和数码板,CCD就在眼前了

3.拆下富士S3的CCD(成像模块)

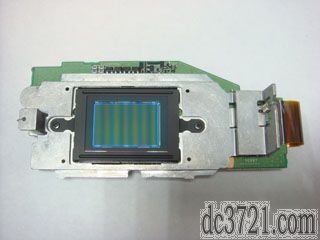

富士S3的CCD

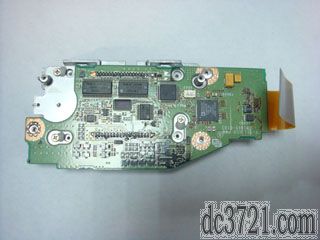

富士S3的CCD背面电路部分

如图就是富士S3的CCD,采用了富士第四代SUPER CCD II 的传感器,有效像素高达1234万像素,可输出1210万像素的高精度照片。同时,SUPER CCD也代表了当今最先进的CCD传感器技术。

把CCD拆下,就剩下富士S3的主体部分,如图:


主体前部分

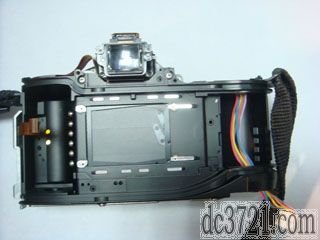

主体后部

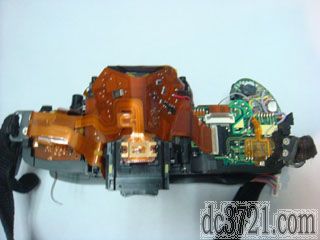

主体顶部

把CCD拆下来,就可以把快门和光圈驱动组件取下。更换相应部件,就可以解决ERR代码问题
